Πως να προσθέσετε το VigorSwitch στον VigorConnect server και να ρυθμίσετε τα VLAN

Μέσω της έκδοσης 1.2.0 ή και νεότερης του VigorConnect, μπορείτε να ελέγξετε το dashboard του VigorSwitch, να παρακολουθήσουμε τα CPE actions, τα alarm, να δημιουργήσουμε VLAN και να επιλέξουμε θύρες που θα προστεθούν στο VLAN.Παρουσιάζουμε τη διαδικασία στο VigorConnect για το provision ενός VigorSwitch και την παραμεροποίηση του VLAN του.



1. Σάρωση για συσκευές

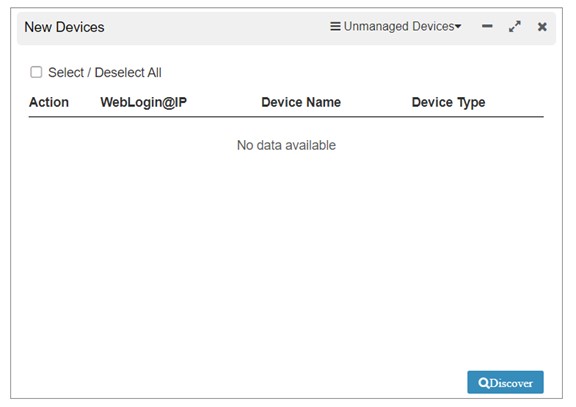

Μεταβείτε στο VigorConnect  Dashboard και κάντε κλικ στο κουμπί Discover στην ενότητα New devices.

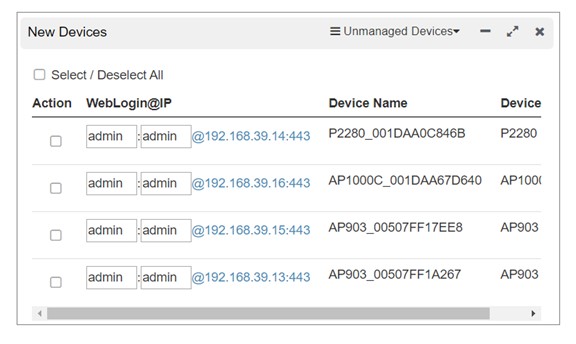

2. Μετά τη διαδικασία σάρωσης επιλεξτε το VigorSwitch που θέλετε να διαχειριστείτε με το VigorConnect και χρησιμοποιήστε στο κουμπί Add για να το προσθέσετε στο δίκτυο.

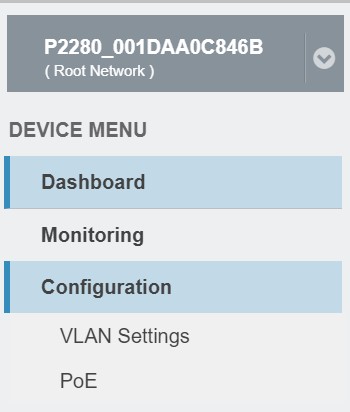

3. Στη συνέχεια, μεταβείτε στις επιλογές συσκευών και επιλέξτε το switch που θέλετε να διαχειριστείτε.





4. Πηγαίνετε στο Configuration >> VLAN Settings >> Interface Settings >> Select Ports.

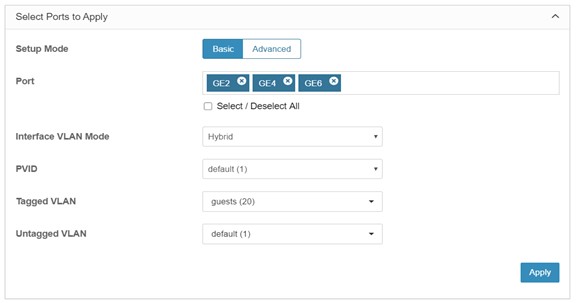

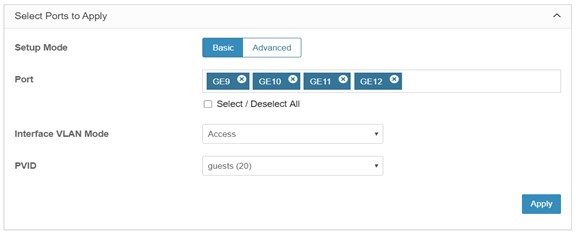

a. Επιλέξτε τις θύρες που επιθυμείτε να παραμετροποιήσετε.

b. Ρυθμίστε τα Interface VLAN Mode, PVID Tagged VLAN και Untagged VLAN.

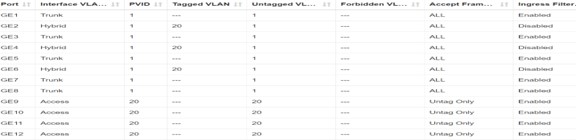

5. Συνδεθείτε στο web portal του switch για να δείτε ότι το configuration έχει ενημερωθεί σωστά.

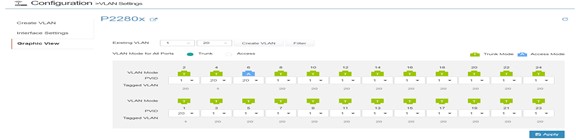

Εναλλακτικά, μπορείτε να παραμετροποιήσετε τις ρυθμίσεις Interface με την προβολή γραφικών.
