Χρησιμοποιήστε το Link Aggregation για να αυξήσετε το bandwidth και το redudancy μεταξύ των VigorSwitch

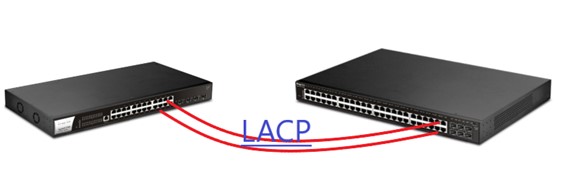

Το Link Aggregation είναι μια μέθοδος που βοηθά στο χειρισμό δύο ή περισσότερων physical link μεταξύ δύο συσκευών δικτύου. Λόγω των συνδυασμένων συνδέσεων, το bandwidth μεταξύ των Link Aggregation θυρών θα σπασει το όριο ταχύτητας μεμονωμένων θυρών Ethernet. Η αποτελεσματική συσχέτιση των link μεταξύ ενός άλλου switch ή NAS, υποστηρίζει Link aggregation και παρέχει redundancy και βελτιωμένη απόδοση. Για παράδειγμα, δύο link θα σας δώσουν 2 Gbps, τρια θα σας δώσουν 3 Gbps και ούτω καθεξής.







Σημείωση: Για να αποτρέψετε το επαναλαμβανόμενο traffic, μη συνδέσετε περισσότερα από ένα link πριν ολοκληρώσετε την παραμετροποίηση του Link Aggregation.



1. Τα VigorSwitch υποστηρίζουν OSI layer 2 και layer 3 aggregation:



        “MAC Address” ( OSI layer 2 ) που εξισορροπεί το traffic ανάμεσα σε           διαφορετικές διευθύνσεις MAC.



         “IP & MAC Address” ( OSI ως layer 2 & 3 ) εξισορροπεί το traffic                 ανάμεσα σε διαφορετικές διευθύνσεις IP ή τη διεύθυνση MAC.



          Από την έκδοση 2.7.2 του firmware, ο VigorSwitch 2280x και τα                  επόμενα μοντέλα υποστηρίζουν περισσότερες επιλογές στο Load              Balance Algorithm:



          “IP Address” που εξισορροπεί το traffic σε διαφορετικές διευθύνσεις IP,

          “Source Physical Port” που εξισορροπεί το traffic για τη συσκευή που είναι συνδεδεμένη σε διαφορετική physical port στο VigorSwitch.

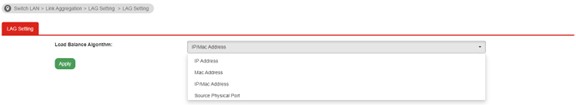

Πλοηγηθείτε στο Switch LAN >> Ling Aggregation >> LAG Setting, προτείνουμε να επιλέξτε IP/MAC Address για καλύτερη συμβατότητα και απόδοση. Οι συσκεύες μπορούν να μοιράζονται logical IP ή MAC διευθύνσεις και να συνδέουν το traffic, ώστε το traffic που αποστέλεται στο Internet, στους router και στο VPN να είναι συγκεντρωτικό.

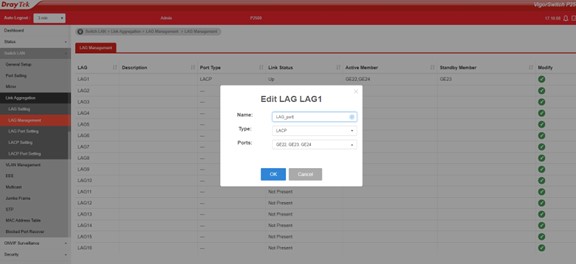

2. Στη συνέχεια πλοηγηθείτε στο Switch LAN >> Link Aggregation >> LAG Management, επιλέξτε μια θύρα LAG και πατήστε edit.



a. Επιλέξτε το είδος της θύρας LAG, οι περισσότερες από τις συσκευές υποστηρίζουν LACP. Προτείνουμε να χρησιμοποιήσετε LACP ως Type. Επειδή η static συνδέει τη θύρα χωρίς πρωτόκολλα, αν η άλλη πλευρά έχει λανθασμένη παραμετροποίηση, μπορεί να προκαλέσει network loop.



b. Προσθέστε τον αριθμό θύρας στο Link aggregation group.

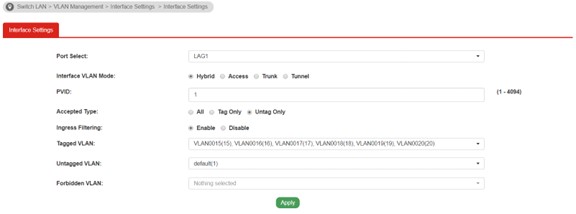

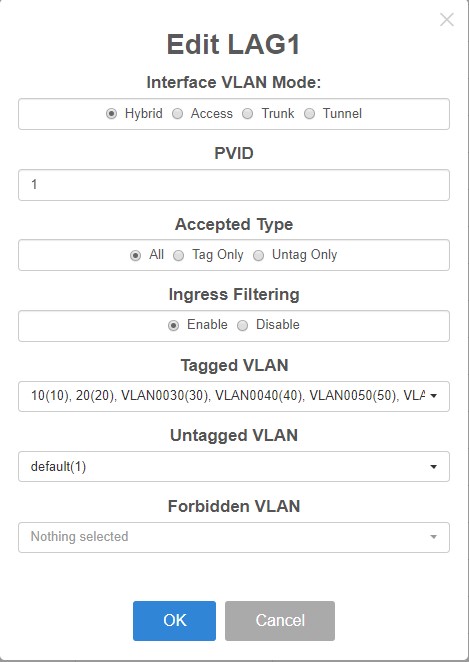

3. Αναθέστε το σωστό VLAN για τη θύρα LAG επεξεργάζοντας τη παραμετροποίηση στη σελίδα Switch LAN >> VLAN Management >> Interface Settings. Το VigorSwitch θα αναγνωρίσει την VLAN tag για το traffic στη θύρα LAG.







4. Μετά την παραπάνω παραμετροποίηση, συνδέστε πολλαπλά link στις θύρες LAG. Μπορείτε να δείτε το status στο Switch LAN >> Link Aggregation >> LAG Management. Σε αυτά τα bundle link, το network traffic θα προσαρμοστεί και θα εξισορροπηθεί αυτόματα για κάθε συνδεδεμένη συσκευή.



Αντιμετώπιση προβλημάτων



- Αν διαπιστώσατε ότι οι λυχνίες LED στις θύρες LAG αναβοσβήνουν γρήγορα, αυτό σημαίνει ότι το traffic επαναλαμβάνεται στο switch. Αφαιρέστε το link και ελέγξτε ξανά το configuration του Link Aggregation.

- Κάποια πακέτα χάνονται: Ελέγξτε την παραμετροποίηση του VLAN στην θύρα LAG και βεβαιωθείτε ότι η συνδεδεμένη συσκευή παίρνει τη σωστή IP.
