Επιτυγχάνοντας Απόδοση 2.5G στον Vigor2962 με τη χρήση Link Aggregation

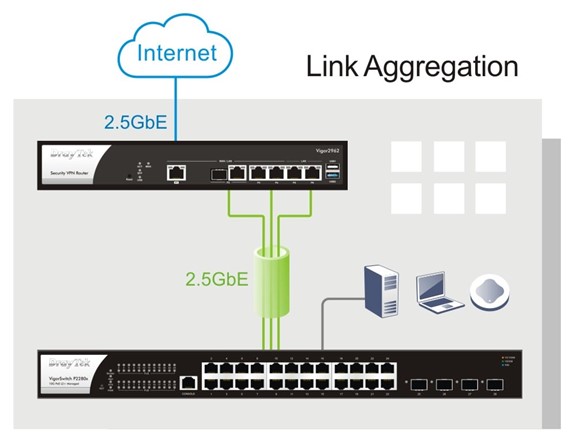

Ο Vigor2962 υποστηρίζει Link Aggregation στις θύρες LAN από την έκδοση firmware 4.3.2. και πάνω. Το Link Aggregation επιτρέπει το συνδυασμό πολλαπλών φυσικών συνδέσεων σε ένα λογικό link (ένα virtual interface) με στόχο την επίτευξη υψηλότερου bandwidth και μεγαλύτερης ανθεκτικότητας (resiliency) για την ethernet LAN σύνδεση. Το παρακάτω άρθρο δείχνει πώς τις ρυθμίσεις για Link Aggregation για να επιτύχετε 2.5G απόδοση στον Vigor2962 με ένα VigorSwitch PQ2200xb χρησιμοποιώντας Link Agreegation.







Ο Vigor2962 υποστηρίζει LAG που μπορεί να εφαρμοστεί σε όλες τις θύρες LAN. Μπορείτε να ελέγξετε την κατάσταση των θυρών πηγαίνοντας στο “Port Setup”, ενώ μπορεί να υποστηρίξει μέχρι και 2 ομάδες LAG.

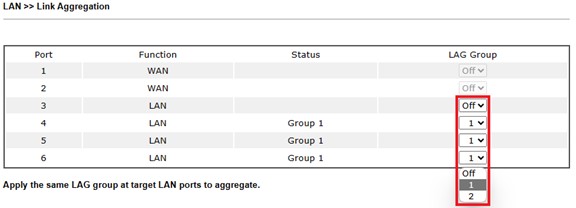

1. Πηγαίνετε στο LAN >> Link Aggregation και τροποποιήστε τις ρυθμίσεις ως εξής:

a. Στο LAG Group επιλέξτε τον αριθμό των θυρών που θέλετε να ρυθμίσετε το LAG.

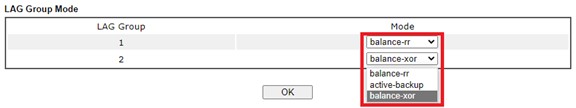

b. Επιλέξτε ένα LAG Mode για την ομάδα LAG.







• balance-rr


Round-robin policy: μεταφέρει πακέτα με ακολουθιακή σειρά από το πρώτο διαθέσιμο slave προς το τελευταίο. Αυτός ο τρόπος παρέχει Load balancing και ανοχή σφαλμάτων.



• active-backup

Active-backup policy: Καθιερώνει ότι μόνο ένα slave στο σύνδεσμο (bond) θα είναι ενεργό. Ένα διαφορετικό slave γίνεται ενεργό αν, και μόνο αν, το ενεργό slave αποτύχει. Η διεύθυνση MAC του bond είναι ορατή εξωτερικά από μόνο μια θύρα (network adapter) για να αποφευχθεί μπέρδεμα με το switch. Αυτός ο τρόπος παρέχει ανοχή στα σφάλματα. Η αρχική επιλογή, που αναφέρεται παρακάτω, επηρεάζει την συμπεριφορά αυτού του mode.



• balance-xor

XOR POLICY:  Διαβιβάζει πακέτα με βάση την επιλογή διαβίβασης της hash πολιτικής. Η προεπιλεγμένη πολιτική είναι ένα απλό [(πηγαία διεύθυνση MAC XOR’d με προορισμό μια διεύθυνση MAC XOR packet type ID) modulo slave count]. Εναλλακτικές πολιτικές διαβίβασης μπορούν να επιλεχθούν μέσω της επιλογής xmit_hash_policy που περιγράφεται παρακάτω. Αυτός ο τρόπος παρέχει load balancing και ανοχή σε σφάλματα.

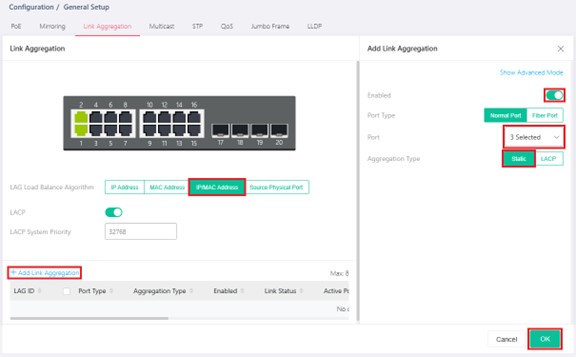

1. Πηγαίνετε στη σελίδα Configuration / General Setup / Link Aggregation, επιλέξτε IP/MAC Address as LAG Load Balance Algorithm.



2. Πατήστε το κουμπί Add Link Aggregation και δημιουργήστε ένα προφίλ όπως ακολουθεί:



a. Επιλέξτε Enable.

b. Διαλέξτε Port Type και επιλέξτε Ports στο switch που θέλετε να συνδέσετε με το router.

c. Επιλέξτε Static στο Aggregation Type

d. Πατήστε OK για να αποθηκεύσετε το προφίλ.

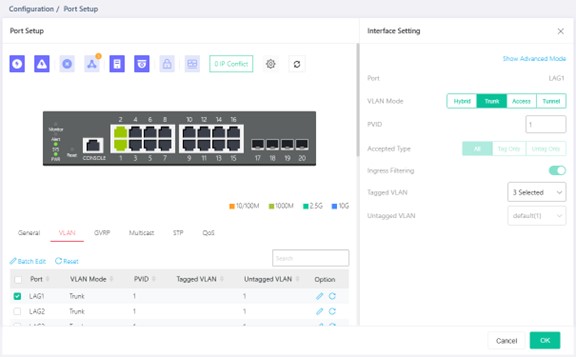

3. Πηγαίνετε στο Configuration / Port Setup / VLAN, αναθέστε σωστά τις ρυθμίσεις του VLAN interface για το LAG.





4. Συνδέστε τα καλώδια ανάμεσα στον router και το switch.

Για να ελέγξετε την κατάσταση του LAG, μπορείτε να ελέγξετε τη στήλη με τις ενεργές θύρες στην σελίδα Configuration / General Setup / Link Aggregation του switch.







Μπορούμε να χρησιμοποιήσουμε το iperf tool για να δούμε αν το bandwidth του aggregated link είναι κάτι παραπάνω από μια φυσική σύνδεση.



Τοπολογία:



PCI-10G-(SFP)PQ2200xb(LAG:P2/P4/P6)-LAG-(P4/P5/P6 Group1, balance-rr)V2962(WAN1)-2.5G-PC2



Παρακάτω είναι τα αποτελέσματα που τεστάραμε με 2 υπολογιστές με λειτουργικό Ubundu και τρέξαμε αμφίδρομα το iperf3.



PC1 → PC2∼ 0.94 Gbps     PC2 → PC1∼ 2.35 Gbps

   

Μόλις τελειώσει, μπορούμε να συνδυάσουμε πολλαπλά 1G LAN interfaces και να αυξήσουμε το bandwidth  του LAN δικτύου για να επιτύχουμε 2.5G απόδοση σε όλα τα LAN/WAN interfaces στον Vigor2962.
