Εισαγωγή στη παραμετροποίηση θύρας VLAN

Το παρακάτω άρθρο παρουσιάζει τι είναι το VLAN Port Configuration, όπως ο ingress rule, egress rule, port type, frame type and PVID,  στα incoming και outcoming frames που βασίζονται στο VigorSwitch P2261.









Η ρύθμιση του Frame Type καθορίζει εάν το traffic πρέπει να γίνει αποδεκτό ή να απορριφθεί ανάλογα με το εάν είναι tagged ή όχι.



• All: αποδοχή των tagged και untagged frames

• Tagged: αποδοχή μόνο των tagged frames, απόρριψη των άλλων.

• Untagged: αποδοχή μόνο των untagged frames, απόρριψη των άλλων.

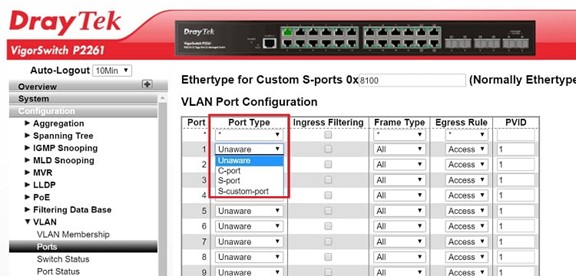

Η ρύθμιση Port Type καθορίζει εάν το switch θα αποδέχεται ή θα απορρίπτει ένα frame σύμφωνα με το Tag Protocol Identifier (TPID) του. Παρακάτω βρίσκονται οι ρυθμίσεις του Port Type.



• Unaware: Αποδεχτείτε frames με οποιοδήποτε TPID.

• C-port: Απορρίψτε τα frames με TPID είναι 0x88a8, αποδεχτείτε το TPID  0x8100 (που είναι το πρωτόκολλο που χρησιμοποιεί ο Vigor Router) και άλλα.

• S-port: Απορρίψτε τα frames με TPID 0x8100 (που είναι το πρωτόκολλο που χρησιμοποιεί ο Vigor Router), αποδεχτείτε και τα άλλα.

• S-custom-port: Αποδεχτείτε το frame με TPID 0x8100 ή 0x88a8, απορρίψτε τα άλλα.





Η ρύθμιση του Ingress Filtering καθορίζει εάν αυτό το frame  πρέπει να γίνει αποδεκτό ή να απορριφθεί σύμφωνα με το VLAN Identifier(VID).



• Disable: Αποδεχτείτε frames με οποιαδήποτε VID.

• Enable: Αποδεχτείτε το frame εάν το VID του είναι ένα από τα VLAN που ανήκει αυτή η θύρα. Απορρίψτε το frame εάν η θύρα δεν είναι member του VLAN με το οποίο συσχετίζεται αυτό το frame.





Πριν το switch στείλει το frame, η ρύθμιση Port Type καθορίζει εάν θα προσθέσει tag στο frame ή όχι.



• Unaware: Σε οποιαδήποτε frame θα προστεθεί μια ετικέτα (VID = PVID) και στη συνέχεια θα προωθήσει.

• C-port: Εάν το TPID του frame είναι 0x8100 (το οποίο χρησιμοποιεί o Vigor Router), θα προωθηθεί χωρίς την προσθήκη tag. Εάν το frame είναι untagged ή με TPID διαφορετικό από 0x88a8, ο switch θα προσθέσει ένα tag (VID = PVID) σε αυτό και στη συνέχεια θα προωθηθεί.

• S-port: Απορρίψτε τα frames με TPID 0x8100 (το οποίο είναι το πρωτόκολλο που χρησιμοποιεί ο Vigor Router) και προωθήστε τα άλλα χωρίς να προσθέσετε tag.

• S-custom-port: Εάν το TPID του frame είναι το 0x8100 (το οποίο χρησιμοποιεί ο Vigor Router), θα προωθηθεί χωρίς προσθήκη tag. Εαν το frame δεν έχει tag, το switch θα προσθέσει ένα tag σε αυτό (VID = PVID) και στη συνέχεια θα το προωθήσει.





Ο Egress Rule καθορίζει εάν το tag θα πρέπει να αφαιρεθεί ή όχι πριν το frame φύγει από τη θύρα. Υπάρχουν τρεις επιλογές για τον Engress Rule:



• Hybrid: Αφαιρέστε το tag αν το frame του VID είναι το ίδιο με του PVID, κρατήστε το αν δεν είναι.

• Trunk: Κρατήστε όλα τα tag.

• Access: Αφαιρέστε όλα τα tag.
