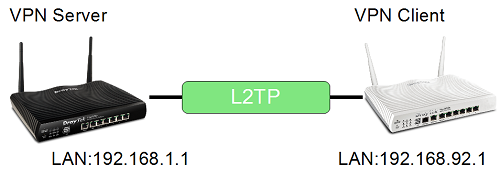

L2TP over IPsec VPN μεταξύ DrayTek Routers

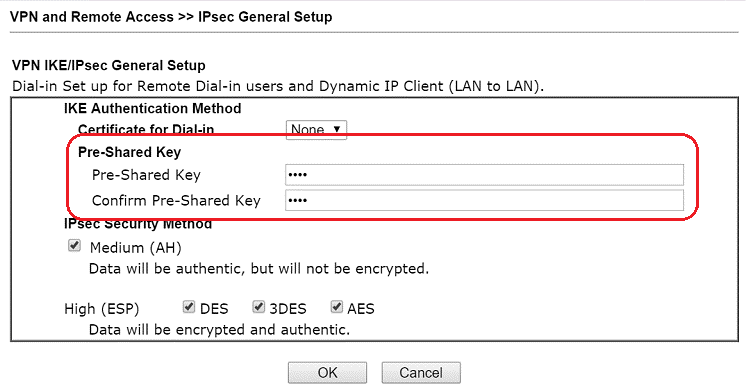

1. Ορίστε το IPsec pre-shared key. Μεταβείτε στο VPN and Remote Access >> IPsec General Setup, εισάγετε το Pre-Shared Key και επιβεβαιώστε το. Πατήστε OK για να εφαρμοστεί.

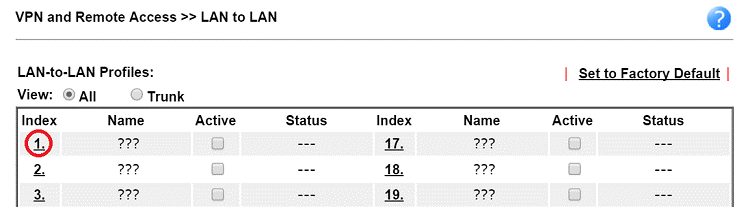

2. Ορίστε το VPN profile, μεταβαίνοντας στο VPN and Remote Access >> LAN to LAN και κάντε κλικ σε ένα διαθέσιμο index για να δημιουργήσετε ένα VPN profile.

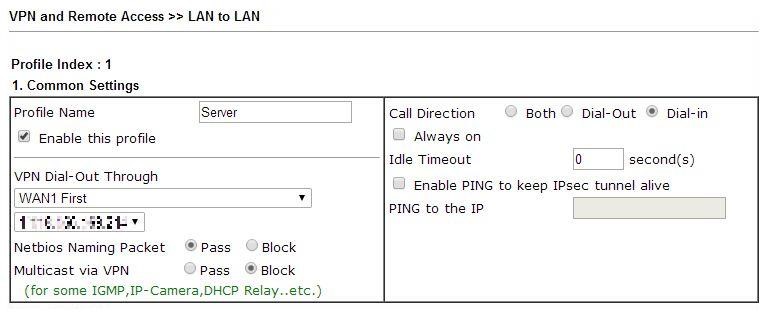

3. Καταχωρήστε ένα όνομα προφίλ (Profile Name), επιλέξτε Enable this profile και ως Call Direction επιλέξτε "Dial-in".

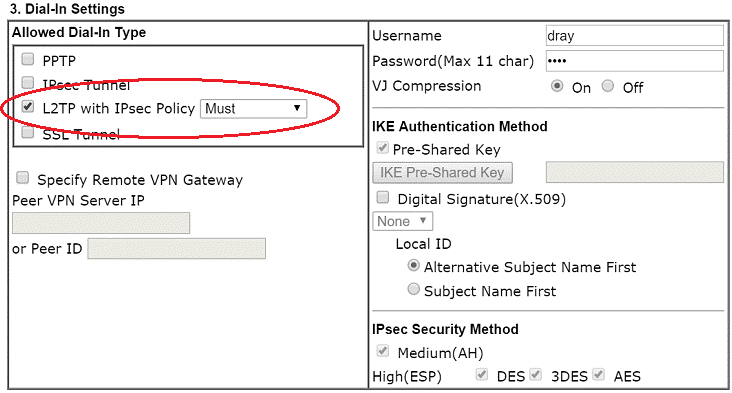

4. Στο Dial-In Settings, επιλέξτε "L2TP" και ορίστε το IPsec Policy σε "Must". Πληκτρολογήστε Username και Password.

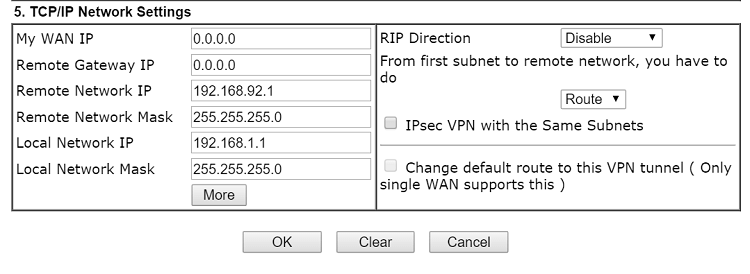

5. Μέσα από τα TCP/IP Network Settings, εισάγετε τη LAN IP και Mask του VPN client στο Remote Network IP/ Mask. Πατήστε OK για να εφαρμοστεί.







6. Πηγαίνοντας στο VPN and Remote Access >> LAN to LAN, ορίστε το VPN profile στο VPN Client Router και κάνετε κλικ σε ένα διαθέσιμο index για να δημιουργήσετε ένα VPN profile.

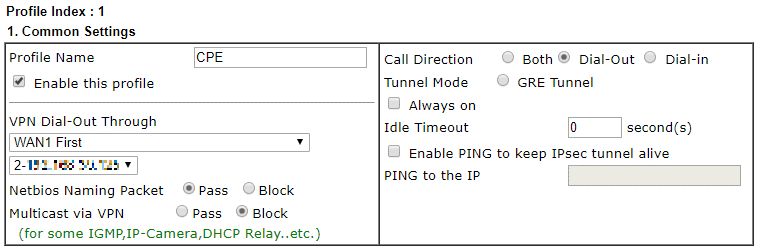

7. Στο Common Settings, ορίστε ένα profile name και επιλέξτε Enable this profile, και ως Call Direction επιλέξτε "Dial-out".

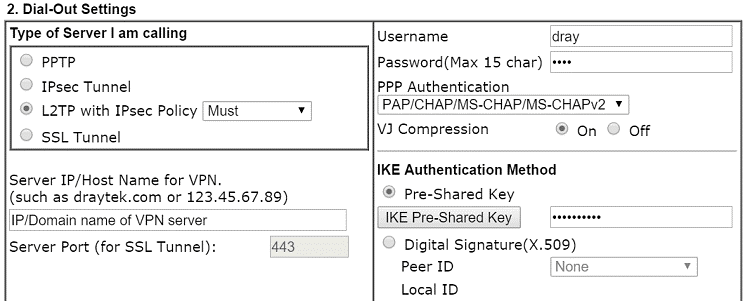

8. Στο Dial-Out Settings,

a. Επιλέξτε "L2TP" και ορίστε το IPsec Policy σε "Must",

b. Εισάγετε την IP ή domain name του VPN server στο Server IP/Host Name for VPN

c. Εισάγετε Username, Password, και το IKE Pre-Shared Key που έχει ρυθμιστεί στον VPN server.

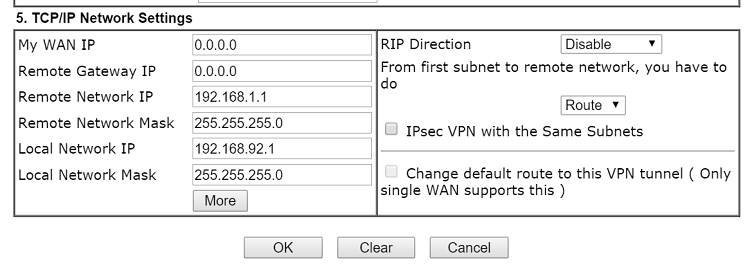

9. Στο TCP/IP Network Settings, εισάγετε τη LAN IP και Mask του VPN Server στο Remote Network IP/ Mask. Κάντε κλικ στο OK για να εφαρμοστεί.

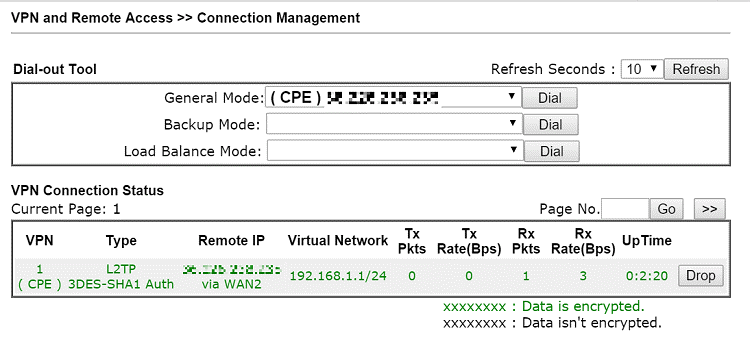

10. Πηγαίνετε στο VPN and Remote Access >> Connection Management στο VPN Client router, και κάντε κλικ στο Dial για να ξεκινήσετε το VPN. Αφότου το VPN tunnel δημιουργηθεί επιτυχώς, μπορούμε να δούμε το VPN status όπως παρακάτω.
