Load Balancing και Failover για multi-WAN Vigor Routers

Ένας multi-WAN Vigor Router (π.χ. Vigor3910, Vigor3900) αποτελεί τη λύση για τη χρήση πολλαπλών συνδέσεων internet με σκοπό το διαμοιρασμό του φορτίου κίνησης (traffic load) ή την προσθήκη μιας εφεδρικής σύνδεσης internet στον router για μεγαλύτερη αξιοπιστία στο δίκτυο. Το άρθρο εξηγεί τους μηχανισμούς Load Balancing και Failover στους DrayTek Multi-WAN routers.

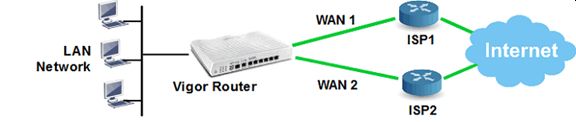

Από προεπιλογή, όλες οι ενεργές θύρες WAN θα ενταχθούν στο Load Balance pool όταν συνδεθούν και η εξερχόμενη κίνηση μπορεί να λάβει ως διαδρομή μια από τις ενεργές WAN. Επομένως, το traffic load μοιράζεται στις θύρες WAN. Για νεότερα μοντέλα που υποστηρίζουν "Session - based" Load Balance, ο router μπορεί επίσης να κάνει το WAN aggregation, που σημαίνει ότι η ταχύτητα που θα μπορούσαν να βιώσουν οι χρήστες LAN, θα είναι ο συνδυασμός του bandwidth όλων των ενεργών WAN.

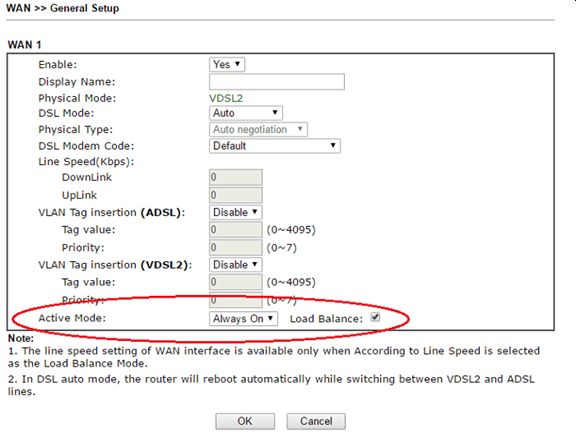

Για να βεβαιωθείτε ότι μια θύρα WAN ανήκει στο Load Balance pool, μεταβείτε στο WAN >> General Setup και επιλέξτε τη WAN1 από τις διαθέσιμες επιλογές. Στο πεδίο Active Mode επιλέξτε “Always On” και βεβαιωθείτε ότι η επιλογή Load Balance είναι ενεργοποιημένη.

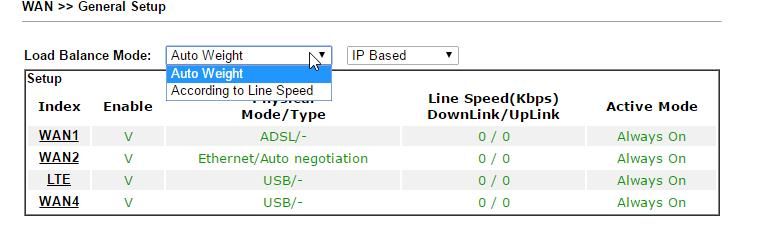

Ο Vigor router κατανέμει αυτόματα την κίνηση ώστε η χρήση του bandwidth της κάθε WAN να είναι παρόμοια. Επίσης, μαθαίνει αυτόματα το bandwidth της κάθε WAN από την ανίχνευση του peak του bandwidth που ανιχνεύεται σε κάθε θύρα WAN. Ο διαχειριστής του δικτύου μπορεί επίσης να χρησιμοποιήσει τη λειτουργία "According to Line Speed Mode" και να εισαγάγει το bandwidth χειροκίνητα.

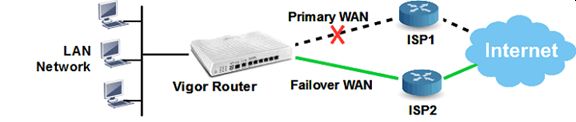

Στην περίπτωση ρύθμισης σε λειτουργία Failover, το WAN interface θα είναι ενεργό μόνο υπό ορισμένες συνθήκες, όπως σε περίπτωση αποσύνδεσης της κύριας WAN ή σε περίπτωση που το traffic υπερβαίνει ένα καθορισμένο όριο, και θα απενεργοποιηθεί ξανά όταν επανέλθει η κύρια WAN ή το traffic δεν είναι πλέον απασχολημένο.

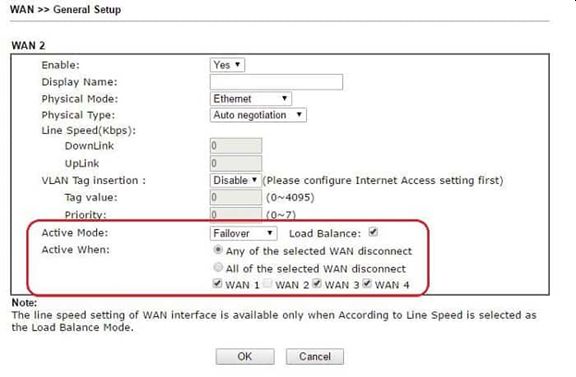

Για να διαμορφώσετε μια θύρα WAN σε λειτουργία Failover, μεταβείτε στο WAN >> General Setup, κάντε κλικ στο index που θέλετε να ρυθμίσετε σε Failover Mode, ορίστε το Active Mode σε "Failover" και για Active When επιλέξτε τις συνθήκες σχετικά με το πότε πρέπει αυτή η θύρα να ενεργοποιηθεί.

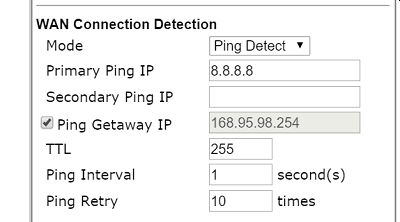

Ο router καθορίζει εάν μια θύρα WAN είναι αποσυνδεδεμένη ή όχι, σύμφωνα με τις ρυθμίσεις "WAN Connection Detection" που βρίσκονται στο WAN >> Internet Access.





Ενώ υπάρχουν πολλές θύρες WAN, εάν ο διαχειριστής του δικτύου θέλει να καθορίσει μια εξερχόμενη διαδρομή για ένα συγκεκριμένο traffic, τότε η επιλογή του Route Policy αποτελεί τη λύση.
