Πώς να ρυθμίσετε το Quality of Service (QoS)
Το Quality of Service (QoS) στη διαχείριση bandwidth χρησιμοποιείται για την ταξινόμηση της κίνησης των δεδομένων σε διαφορετικές ομάδες, στις οποίες έχουν εκχωρηθεί διαφορετικά επίπεδα προτεραιότητας. Έτσι, όταν το bandwidth του δικτύου είναι περιορισμένο, μπορούμε να κρατήσουμε μέρος του για κρίσιμες εφαρμογές, διασφαλίζοντας ότι οι λιγότερο σημαντικές δραστηριότητες δε θα χρησιμοποιούν όλο το διαθέσιμο bandwidth.
Οι Vigor Routers της DrayTek υποστηρίζουν τρεις κατηγορίες για την ρύθμιση του QoS. Η κίνηση που δεν ανήκει σε καμία από αυτές τις κατηγορίες θα κατηγοριοποιηθεί ως "'Αλλη" (other). Για να ρυθμίσετε τις παραμέτρους QoS, ακολουθήστε τα παρακάτω βήματα.
Βήμα 1: Ορίστε το bandwidth της θύρας WAN
Για συνδέσεις Ethernet WAN, ο router δεν μπορεί να προσδιορίσει την πραγματική ταχύτητα της γραμμής της σύνδεσης internet εάν είναι χαμηλότερη από την ταχύτητα της γραμμής της σύνδεσης. Δεδομένου ότι ο αλγόριθμος QoS βασίζεται στην πραγματική ταχύτητα της γραμμής για την επιτυχή κατανομή του κατάλληλου bandwidth και της προτεραιότητας σε κάθε τάξη, πρέπει να εισαγάγουμε την πραγματική ταχύτητα της γραμμής στις ρυθμίσεις QoS.

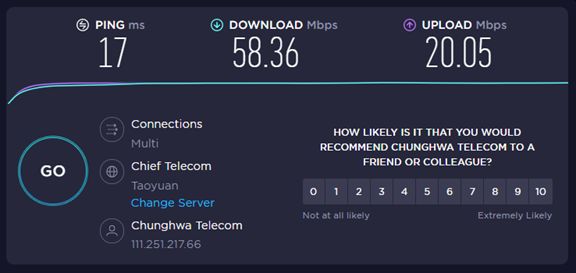

1. Μεταβείτε στην ιστοσελίδα speedtest.net και πατήστε GO για να εκτελέσετε το speed test.
/%CE%A0%CF%8E%CF%82%20%CE%BD%CE%B1%20%CF%81%CF%85%CE%B8%CE%BC%CE%AF%CF%83%CE%B5%CF%84%CE%B5%20%CF%84%CE%BF%20Quality%20of%20Service%20(QoS)-photo1.jpg)
2. Μεταβείτε στο Bandwidth Management >> Quality of Service
a. Επιλέξτε τη θύρα WAN που θέλετε να ορίσετε το bandwidth.
b. Ορίστε στα πεδία Inbound και Outbound τις τιμές από το speed test.
c. Πατήστε OK.
/%CE%A0%CF%8E%CF%82%20%CE%BD%CE%B1%20%CF%81%CF%85%CE%B8%CE%BC%CE%AF%CF%83%CE%B5%CF%84%CE%B5%20%CF%84%CE%BF%20Quality%20of%20Service%20(QoS)-photo2.jpg)
Βήμα 2: Ορίστε τους κανόνες του QoS.
Ο διαχειριστής του δικτύου μπορεί να χρησιμοποιήσει την παρακάτω ταξινόμηση για να ορίσει έναν κανόνα κλάσης:
| Ταξινόμηση | Παράδειγμα |
|
Local Address
|
Ένας τοπικός υπολογιστής, server ή κάποια άλλη συσκευή στο τοπικό δίκτυο
|
|
Remote Address
|
Η Internet/WAN IP διεύθυνση ή το απομακρυσμένο δίκτυο μέσω του VPN tunnel
|
|
Service Type
|
Ο τύπος της κίνησης, όπως HTTP, HTTPs ή FTP. Ο διαχειριστής του δικτύου μπορεί να επιλέξει το Service Type μέσα από προκαθορισμένες επιλογές που θα βρουν στον Vigor router
|
|
DIffServ
CodePoibt (DSCP)
|
Η κίνηση που έχει DSCP tag. Πολλά IP τηλέφωνα θα επισημάνουν τις κλήσεις που είναι ευαίσθητες στον χρόνο, ώστε να μπορούμε να τους δώσουμε προτεραιότητα ορίζοντας μια τιμή για το DSCP
|

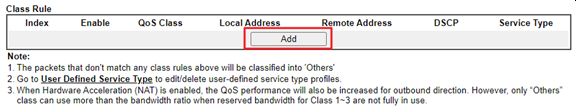

1. Μεταβείτε στο Bandwidth Management >> Quality of Service και επιλέξτε Add για να δημιουργήσετε μια κλάση.
/%CE%A0%CF%8E%CF%82%20%CE%BD%CE%B1%20%CF%81%CF%85%CE%B8%CE%BC%CE%AF%CF%83%CE%B5%CF%84%CE%B5%20%CF%84%CE%BF%20Quality%20of%20Service%20(QoS)-photo3.jpg)

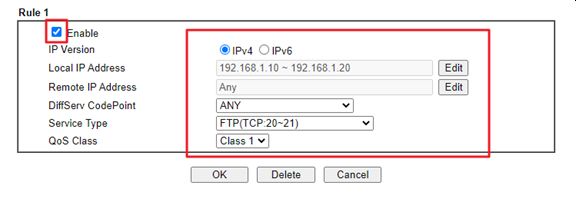

2. Επιλέξτε Enable και ρυθμίστε τον κανόνα.
/%CE%A0%CF%8E%CF%82%20%CE%BD%CE%B1%20%CF%81%CF%85%CE%B8%CE%BC%CE%AF%CF%83%CE%B5%CF%84%CE%B5%20%CF%84%CE%BF%20Quality%20of%20Service%20(QoS)-photo4.jpg)

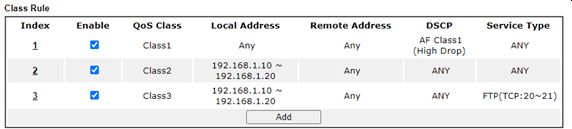

Ο κανόνας που ρυθμίσατε θα εμφανίζεται στην καρτέλα Class Rule.
/%CE%A0%CF%8E%CF%82%20%CE%BD%CE%B1%20%CF%81%CF%85%CE%B8%CE%BC%CE%AF%CF%83%CE%B5%CF%84%CE%B5%20%CF%84%CE%BF%20Quality%20of%20Service%20(QoS)-photo5.jpg)
Βήμα3. Ορίστε το ποσοστό της κάθε κλάσης.
Μετά από τη ρύθμιση του κανόνα, πρέπει να ορίσουμε ποια κλάση θα έχει μεγαλύτερη προτεραιότητα, ορίζοντας ένα ποσοστό για κάθε κλάση.
1. Ορίστε το ποσοστό της κάθε κλάσης.
/%CE%A0%CF%8E%CF%82%20%CE%BD%CE%B1%20%CF%81%CF%85%CE%B8%CE%BC%CE%AF%CF%83%CE%B5%CF%84%CE%B5%20%CF%84%CE%BF%20Quality%20of%20Service%20(QoS)-photo7.jpg)

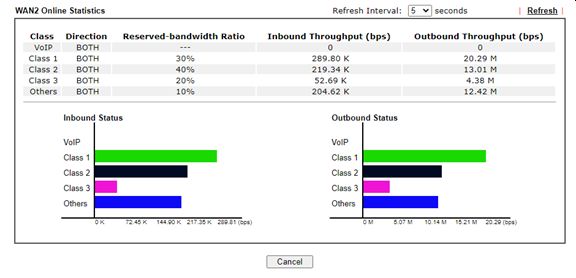

Πλέον οι ρυθμίσεις για το QoS έχουν ολοκληρωθεί. Ο διαχειριστής του δικτύου μπορεί να μεταβεί στο Status για να ελέγξει τη χρήση του bandwidth για κάθε κλάση.
/%CE%A0%CF%8E%CF%82%20%CE%BD%CE%B1%20%CF%81%CF%85%CE%B8%CE%BC%CE%AF%CF%83%CE%B5%CF%84%CE%B5%20%CF%84%CE%BF%20Quality%20of%20Service%20(QoS)-photo6.jpg)
