IPsec Tunnel Main Mode μεταξύ DrayTek Routers (Client με Dynamic IP)
Στο άρθρο αυτό θα δούμε πως στήνουμε ένα IPsec Tunnel σε Main Mode μεταξύ δύο Vigor Routers, όταν ο VPN client χρησιμοποιεί μια δυναμική public IP διεύθυνση. Όταν ο VPN client βρίσκεται πίσω από NAT, χρησιμοποιήστε IPsec VPN σε Aggressive mode.
DrayOS
VPN Server Setup

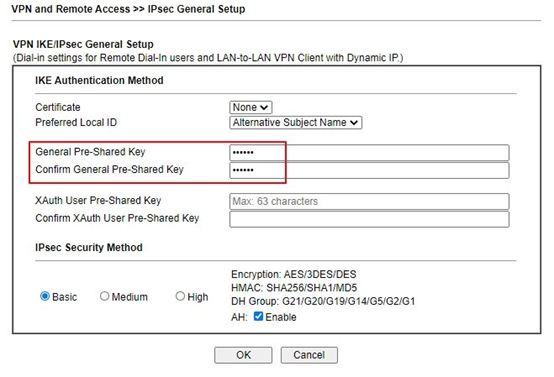

1. Μεταβείτε στη σελίδα VPN and Remote Access >>IPsec General Setup και ρυθμίστε το General IPsec Pre-Shared Key. Το Pre-Shared Key που έχει ρυθμιστεί εδώ θα χρησιμοποιηθεί για να πιστοποιεί όλους τους IPsec Main mode VPN clients που χρησιμοποιούν δυναμικές IP διευθύνσεις.

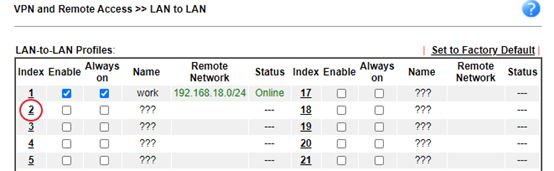

2. Δημιουργείστε ένα VPN LAN to LAN profile για το peer VPN client router μέσω της σελίδας VPN and Remote Access >> LAN to LAN και πατήστε σε ένα διαθέσιμο index για να προσθέσετε ένα profile.

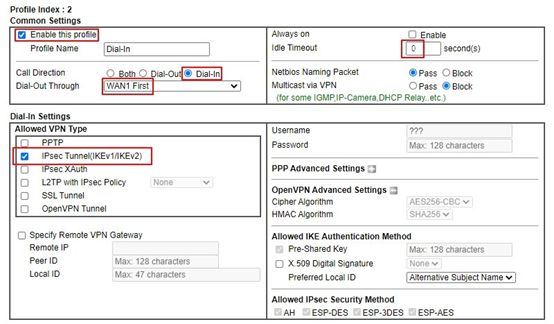

3. Επεξεργαστείτε το profile ως εξής:
• Επιλέξτε Enable this profile
• Επιλέξτε Dial-In στο Call Direction
• Επιλέξτε το WAN interface από το οποίο ο VPN client κάνει dial in
• Αλλάξτε το Idle Timeout σε 0 δευτερόλεπτα
• Στα Dial-In Settings>>Allowed VPN Type επιλέξτε IPsec Tunnel

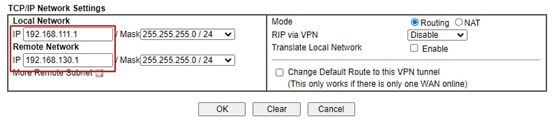

• Στα TCP/IP Network Settings>>Remote Network IP and Mask, εισάγετε το IP subnet που χρησιμοποιείται από τον VPN Client
• Πατήστε OK για να αποθηκευτεί το VPN profile
VPN Client Setup

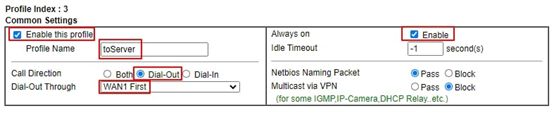

1. Παρόμοια, δημιουργήστε ένα profile στο VPN and Remote Access >> LAN to LAN:
• Δώστε ένα Profile Name
• Επιλέξτε Enable this profile
• Επιλέξτε Dial-Out στο Call Direction
• Επιλέξτε το WAN interface από το οποίο ο VPN client κάνει dial out
• Επιλέξτε Always On
.jpg)

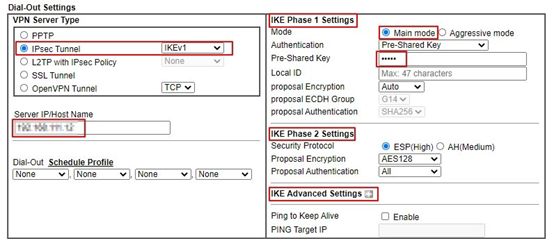

• Στα Dial-Out Settings επιλέξτε IPsec Tunnel
• Εισάγετε τη WAN IP ή το domain name του VPN server στο Server IP/Host Name for VPN
• Επιλέξτε Main mode
• Εισάγετε το ίδιο IKE Pre-Shard Key με αυτό του VPN Server
• Στο Phase 1 επιλέξτε ποιο Encryption και Authentication θέλετε να χρησιμοποιήσετε
• Στο Phase 2 επιλέξτε ποιο Security Protocol, Encryption και Authentication θέλετε να χρησιμοποιήσετε
• (Προαιρετικά) Στα IKE Advanced Settings μπορείτε να θέσετε το Key Lifetime των phase 1 και phase 2

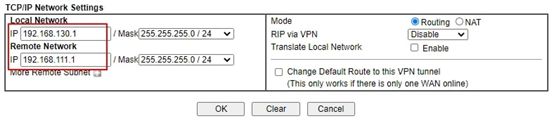

• Στα TCP/IP Network Settings>>Remote Network IP and Mask, εισάγετε τις LAN παραμέτρους του VPN Server
• Πατήστε ΟΚ για να αποθηκεύσετε το profile

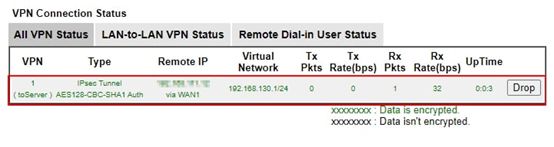

Αφότου ολοκληρωθεί η παραπάνω παραμετροποίηση, ο VPN Client θα μπορεί να κάνει dial up το IPsec tunnel αυτόματα. Μπορούμε να ελέγξουμε το VPN status μέσω τη σελίδας VPN and Remote Access >> Connection Management.
Linux
VPN Server Setup

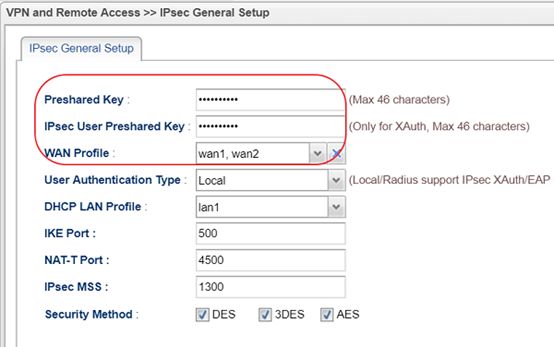

1. Πηγαίνετε στη σελίδα VPN and Remote Access >> IPsec General Setup, εισάγετε το Preshared Key και επιλέγετε το WAN Profile από το οποίο ο VPN client θα κάνει dial in. Το Pre-Shared Key που έχει ρυθμιστεί εδώ θα χρησιμοποιηθεί για να πιστοποιεί όλους τους IPsec Main mode VPN clients που χρησιμοποιούν δυναμικές IP διευθύνσεις. Με άλλα λόγια, όταν υπάρχουν περισσότεροι από ένας VPN clients, θα πρέπει να χρησιμοποιούν το ίδιο IPsec Preshared Key με αυτό που θα ρυθμίσουμε στον VPN server εδώ.

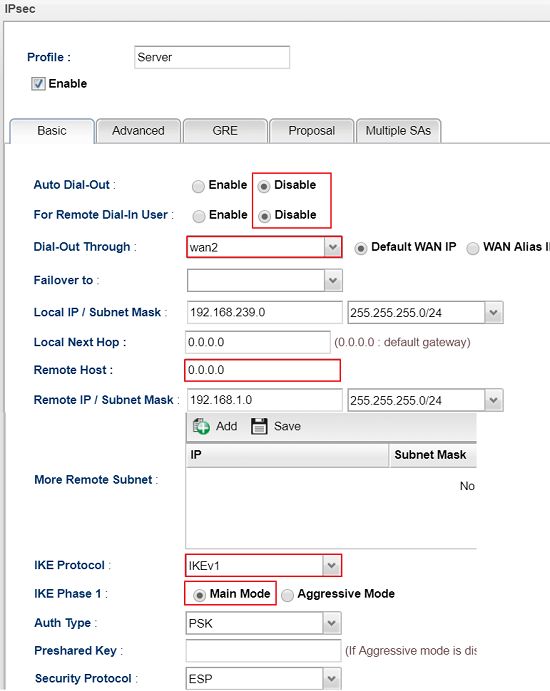

2. Πηγαίνετε στο VPN and Remote Access >> VPN Profile >> IPsec και πατήστε Add για να προσθέσετε ένα νέο profile:
• Ορίστε Profile name και επιλέξτε Enable
• Στην καρτέλα Basic, αφήστε τα Auto Dial-Out και For Remote Dial-In User ως Disabled
• Στο Dial-Out Through επιλέξτε το WAN Interface από το οποίο ο VPN Client θα κάνει dial in
• Στο Local IP /Subnet Mask εισάγετε τη local IP και subnet του VPN server
• Χρησιμοποιήστε την IP 0.0.0.0 ως Remote Host (Remote Host IP 0.0.0.0 σημαίνει πως αυτό το VPN profile δέχεται οποιαδήποτε Peer IP address και είναι κατάλληλο για όταν ο VPN client έχει δυναμική IP διεύθυνση)
• Εισάγετε τις LAN παραμέτρους του peer VPN router στο Remote IP/ Subnet Mask
• Επιλέξτε IKEv1 ως το IKE Protocol και στο IKE phase1 επιλέξτε Main Mode
• Αφήστε το πεδίο Pre-Shared Key κενό
• Πατήστε Apply για να αποθηκεύσετε αυτό το profile
VPN Client Setup

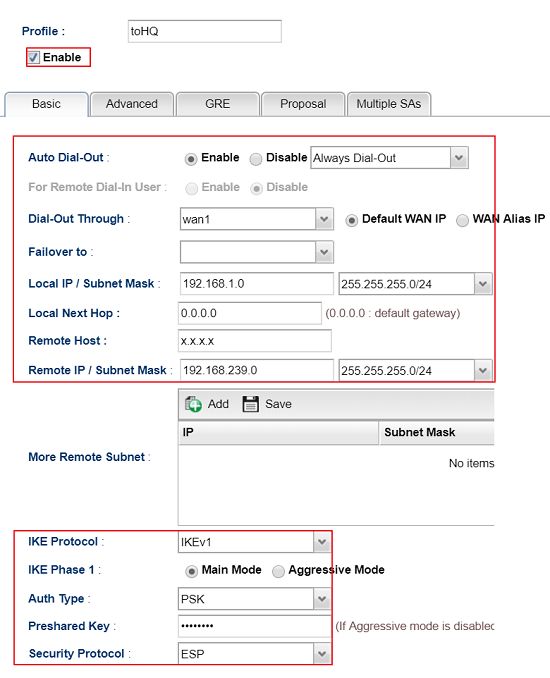

1. Πηγαίνετε στο VPN and Remote Access >> VPN Profile >> IPsec και πατήστε Add για να προσθέσετε ένα νέο profile:
• Εισάγετε ένα Profile name
• Επιλέξτε Enable
• Στην καρτέλα Basic, επιλέξτε "Enable" για το Auto Dial-Out και επιλέξτε "Always Dial-Out"
• Στο Dial-Out Through, επιλέξτε το WAN Interface από το οποίο ο VPN Client θα κάνει dial out το tunnel
• Στα Local IP / Subnet Mask εισάγετε τη local IP και το subnet του VPN client
• Στο Remote Host εισάγετε τη WAN IP του VPN Server
• Στο Remote IP/ Subnet Mask τη LAN IP του VPN server
• Επιλέξτε IKEv1 ως IKE Protocol και επιλέξτε IKE phase1 ως Main Mode
• Εισάγετε το Pre-Shared Key
• Πατήστε Apply για να αποθηκεύσετε το profile

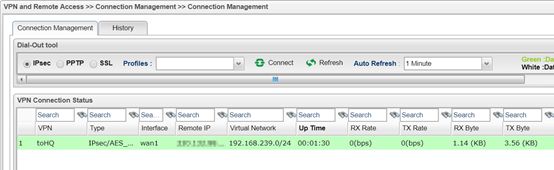

Μετά την ολοκλήρωση των παραπάνω παραμετροποιήσεων, ο VPN Client θα κάνει dial up το IPsec tunnel αυτόματα. Μπορούμε να ελέγξουμε το VPN status μέσω της σελίδας VPN and Remote Access >> Connection Management.
